Опора амортизатора: надежная точка опоры подвески

В подвеске современных автомобилей присутствуют демпфирующие устройства — амортизаторы. В нижней части они опираются на детали подвески, а в верхней — на специальную опору, встроенную в раму или кузов. Об опорах амортизаторов, их назначении, устройстве, возможных неисправностях и замене читайте в статье.

Назначение опор амортизаторов

В большинстве современных автомобилей — как в легковых, так и в грузовых — используются подвески, в которых предусмотрены компоненты для гашения колебаний (демпферы). Обычно в качестве демпфирующих элементов выступают амортизаторы (гидравлические, газовые или комбинированные). В легковых авто они могут включаться в переднюю и в заднюю подвески, в грузовых автомобилях амортизаторы обычно присутствуют только в передней подвеске.

Амортизатор устроен таким образом, что он требует две точки опоры — нижнюю, непосредственно на деталях подвески (на рычагах, поворотном кулаке, балке моста и т.д.), и верхнюю, на раме или кузове. Верхняя точка опоры амортизатора создает определенные проблемы, так как она может свести на нет все меры, принятые для развязки подвески и кузова (рамы) автомобиля. Ведь одна из функций подвески как раз и сводится к предотвращению передачи на раму или кузов нежелательных колебаний от дороги. А если амортизатор просто жестко прикрутить к кузову, то толку от него будет немного.

Поэтому установка амортизатора осуществляется через специальные опоры, которые сами наделены определенными демпфирующими свойствами и обеспечивают развязку деталей подвески и кузова (рамы). В качестве верхней опоры могут выступать различные по конструкции детали нескольких типов.

Типы и конструкции опор амортизаторов

Сразу следует отметить, что верхние опоры необходимы только для амортизаторов с верхним креплением типа шток. Амортизаторы, устанавливаемые с помощью проушин, крепятся к деталям подвески и кузову автомобиля через резиновые втулки или сайлентблоки. При этом верхние опоры амортизаторов используются преимущественно на легковых автомобилях, хотя на многих отечественных авто (ВАЗ "Классика", ВАЗ-2121 и другие) используются амортизаторы с креплением типа "проушина-проушина".

Все опоры амортизаторов можно разделить на две больших группы:

• Неразборные (чашеобразные, тарельчатые);
• Разборные (составные).

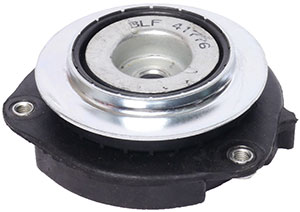

Неразборные опоры амортизаторов представляют собой цельную резинометаллическую деталь, которая наиболее часто используется в передней подвеске. Основу опоры составляет "сэндвич" из резиновой подушки, привулканизированной к внешней и внутренней металлическим чашам (корпусам). Опора крепится к кузову автомобиля внешним корпусом, в юбке которого предусмотрено три (реже — четыре или два) отверстия под болты. В центре опоры предусмотрено отверстие под шток амортизатора, а в верхней части — ограничитель отбоя (обычно он не жестко крепится к опоре), который представляет собой стальную чащу, ограничивающую обратный ход амортизатора.

Все неразборные опоры можно разделить на два типа по способу установки штока амортизатора:

• Через втулку;
• Через подшипник.

Наиболее простые опоры обычно оснащаются металлическими (алюминиевыми или из иного металла) втулками, которые играют роль подшипника скольжения. Более дорогие и сложные опоры имеют радиально-упорные шариковые подшипники. В любом случае подшипник обеспечивает свободное проворачивание штока амортизатора вокруг своей оси. Однако существуют опоры, конструкция которых принудительно предотвращает вращение штока.

Также неразборные опоры делятся на два типа по способу удерживания пружины амортизационной стойки:

• Без чаши для пружины;
• С чашей для пружины.

В первом случае опорная чаша пружины является отдельным компонентом, который устанавливается на шток амортизатора и прижимается к опоре, либо крепится иным способом к кузову автомобиля. Во втором случае чаша пружины жестко крепится к опоре, зачастую на ней предусмотрена резиновая подушка с канавкой под последний виток пружины.

Опоры данного типа обычно монтируются под установочным отверстием, то есть — доступ к ним есть только со стороны колесной арки. Это сделано неспроста: чаще всего опора испытывает нагрузки, направленные вверх, поэтому упором в кузов обеспечивается максимальная надежность всего узла. При этом болты опоры обычно жестко соединены с ее внешним корпусом (поэтому они не проворачиваются), а вверху (в подкапотное пространство или в багажное отделение) располагаются гайки.

Для защиты гайки штока амортизатора во многих опорах предусмотрен пластиковый колпачок. Он вставляется в колодец ограничителя отбоя, удерживаясь за счет сил трения или с помощью защелок.

Составные опоры амортизаторов имеют более простую конструкцию, чаще всего они используются в задней подвеске легковых автомобилей малой массы. Наиболее часто такая опора состоит из трех основных деталей — верхней и нижней резиновых втулок, и металлической распорной втулки. Также к опоре можно отнести и резиновый буфер сжатия, который надевается на шток амортизатора и упирается в нижнюю втулку.

Резиновые и распорная втулка в сборе составляют сайлентблок, который жестко удерживается в отверстии кузова. Шток амортизатора вставляется в опору, буфер сжатия упирается в нижнюю втулку (обычно через шайбу), и получившаяся таким образом опора фиксируется с помощью наворачиваемой на шток гайки.

Типичные неисправности и замена опор амортизаторов

Опора амортизатора — деталь незаметная и в случае нормальной работы никак не обращает на себя внимания. Однако она оказывает заметное влияние на характеристики подвески и рулевого управления автомобиля. В частности, качественная опора снижает шум подвески, обеспечивает ее правильную работу, а также делает наиболее комфортным рулевое управление — все это обеспечивается отсутствием люфтов, колебаний и биений.

Однако с течением времени опора разбивается, резиновая подушка может расслаиваться и отслаиваться от металлических корпусов — все это приводит к появлению характерного глухого стука при движении по неровностям дороги, а также ухудшает работу подвески и рулевого управления. При этом сокращается ресурс амортизатора и других деталей подвески. Негативно сказывается поломка подшипника или износ металлических втулок, удерживающих шток амортизатора.

При появлении глухого стука из-под капота или багажника при движении по неровностям дороги следует произвести осмотр опор амортизаторов. Изношенные, деформированные или разрушенные опоры следует заменить. Иногда имеет смысл менять опоры и до появления явных признаков их поломки — это лучше делать одновременно при замене амортизаторов.

Демонтаж верхней опоры амортизатора в разных автомобилях выполняется примерно одинаково. Для этого необходимо открутить амортизатор в нижней точке крепления, затем выкрутить гайки крепления опоры к кузову и вынуть стойку в сборе с опорой. Далее с помощью специальной стяжки необходимо стянуть витки пружины — они отойдут от опоры и освободят ее. Затем необходимо открутить гайку со штока и снять опору. Установка новой опоры производится в обратном порядке.

Опоры амортизаторов имеют длительный срок службы и не нуждаются в каком-либо специальном обслуживании. А своевременная замена изношенной опоры гарантирует надежность и безопасность работы ходовой части и всего автомобиля.
